Bir betonarme kalıp sisteminde, çirozun temel işlevleri şunlardır:
- Kalıp yüzeylerini birbirine sabitlemek,
- Beton dökümü sırasında kalıp açılmasını engellemek,
- Tij demirinin iki ucu arasında yükü eşit dağıtmak,
- Kalıpta ölçü doğruluğunu korumak.
Kısaca çiroz, kalıp sisteminin “kilitleme ve dengeleme” parçasıdır. Tij demiri olmadan işlevini yerine getiremez; ancak çiroz olmadan da tij demiri tek başına yeterli yük dengesini sağlayamaz.
Kalıp sistemi kurulurken, iki karşıt kalıp yüzeyinin arasından bir tij demiri geçirilir. Bu demirin uçlarına çiroz takılır.
Somunlar sıkıldığında, çiroz kalıpları birbirine çeker ve sabitler. Beton dökümü sırasında kalıp içindeki basınç arttığında, çiroz bu basınca karşı dayanarak yüzeylerin açılmasını önler.
Bu basit ama etkili mekanik prensip, betonun düzgün formda kalmasını sağlar.
Çiroz, genellikle ST37 veya ST42 çelik malzemeden üretilir. Üzerine sıcak daldırma galvaniz kaplama veya elektrostatik boya uygulanır.
Bu sayede paslanmaya karşı uzun ömürlü hale gelir.
| Özellik |
Değer / Açıklama |
| Malzeme |
ST37 / ST42 çelik |
| Kaplama |
Galvaniz veya toz boya |
| Kalınlık |
4 – 8 mm |
| Uyumlu tij çapı |
15 – 17 mm (standart) |
| Tip |
Kelebek, Çift kulaklı, Yassı, Döküm |
| Kullanım ömrü |
10+ yıl (doğru bakım ile) |
Kalıp sisteminde kullanılacak çiroz tipi, projenin yük durumuna ve kalıp türüne göre değişir.

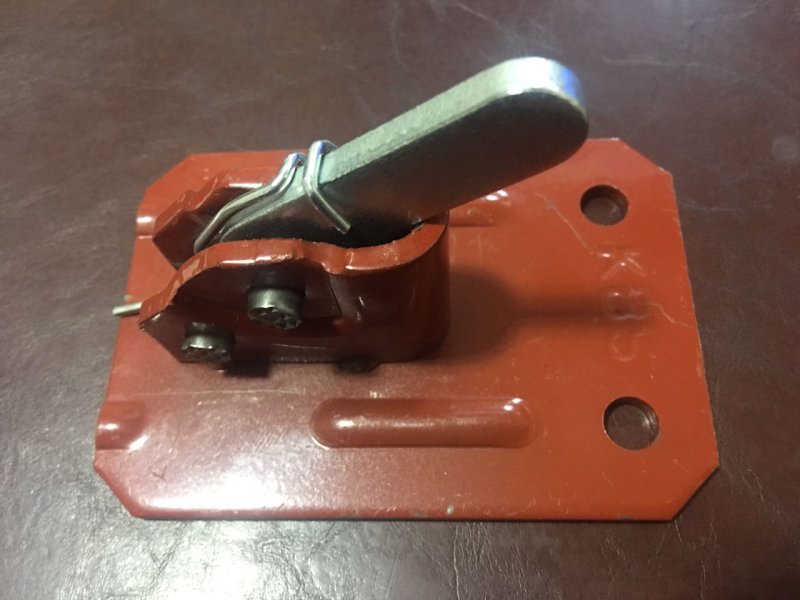

En yaygın çiroz modelidir. Ortasında tij somununun oturduğu boşluk bulunur.
- Avantajı: Pratik montaj, yüksek dayanım, kolay söküm.
- Kullanım: Duvar kalıplarında, dikey yüzeylerde.
Her iki yanında somunla bağlantı yapılacak kulakçıklar bulunur.
- Avantajı: Beton basıncına karşı daha geniş temas yüzeyi.
- Kullanım: Yüksek basınçlı kalıplar, perde beton uygulamaları.
Yüksekliği az, yüzeyi geniş bir bağlantı elemanıdır.
- Avantajı: Düşük hacimli kalıplarda sıkı bağlantı sağlar.
- Kullanım: Küçük duvar kalıpları, dar kesitli alanlar.
Dökme çelikten üretilir. Çok yüksek dayanım gerektiren kalıplarda kullanılır.
- Avantajı: Mukavemeti yüksektir, deformasyon yapmaz.
- Kullanım: Büyük hacimli beton dökümleri, tünel kalıpları.
Bazı özel sistemlerde tij demirinin su veya betonla temasını kesmek için plastik çirozlar tercih edilir.
- Avantajı: Su yalıtımı sağlar.
- Kullanım: Su depoları, perde beton, arıtma tesisleri.
- Betonarme duvar kalıpları
- Kolon ve perde kalıpları
- Kiriş ve döşeme kalıpları
- Tünel kalıp sistemleri
- Prefabrik kalıp sistemleri
Teleskopik Direk, tüm bu sistemlerde kullanılan çiroz, tij ve somun ekipmanlarını standart ölçülere uygun olarak üretir.
- Kalıp panelleri karşılıklı olarak yerleştirilir.
- Panellerin içinden tij demiri geçirilir.
- Her iki uçtan çirozlar takılır.
- Somunlar çirozun uç kısmına sabitlenir.
- Somunlar eşit oranda sıkılarak kalıp dengelenir.
Bu şekilde oluşturulan sistem, kalıplar arasında sabit bir mesafe sağlar. Beton dökümü sırasında basınç artsa bile kalıp yüzeyleri sabit kalır.
- Kalıp açıklığını sabit tutar: Kalıbın açılıp bozulmasını önler.
- Beton basıncını dengeler: Kalıplar arasındaki yük eşit dağılır.
- Kalıp tekrar kullanılabilir: Çiroz kolayca sökülür, tekrar kullanılabilir.
- Uzun ömürlüdür: Galvaniz kaplama sayesinde paslanmaya karşı dayanıklıdır.
- Montaj kolaylığı: Pratik pimli veya somunlu sistemlerle hızlı kurulum yapılır.
- Tij uyumu: Çirozun, kullanılan tij çapına uygun olması gerekir.
- Malzeme kalitesi: ST42 veya döküm çelik tercih edilmelidir.
- Kaplama türü: Dış mekan veya uzun süreli projelerde galvaniz kaplama şarttır.
- Kalıp tipi: Duvar kalıplarında kelebek çiroz, perde betonlarda çift kulaklı çiroz tercih edilmelidir.
- Bakım: Kullanım sonrası temizlenmeli, pas önleyici yağ ile korunmalıdır.
| Eleman |
Görevi |
Malzeme |
| Tij Demiri |
Kalıplar arasında yük aktarımı sağlar |
Dişli çelik çubuk |
| Çiroz |
Tij uçlarını sabitleyip kalıbı dengeler |
Çelik, galvaniz |
| Somun |
Sıkıştırma kuvvetini sağlar |
Döküm çelik / demir |
Bu üçlü sistem, kalıp stabilitesini sağlayan temel mekanizmadır.
- Yanlış tij çapı: Çiroz somuna tam oturmaz, bağlantı zayıflar.
- Somun dengesiz sıkma: Kalıp bir taraftan açılır.
- Paslı çiroz kullanımı: Sıkma zorlaşır, bağlantı gevşer.
- Plastik konik eksikliği: Beton sonrası kalıp sökümü zorlaşır.
Bu hatalar, kalıp sisteminde deformasyon ve ölçü hatalarına neden olabilir.
- Kullanım sonrası beton ve harç kalıntıları temizlenmelidir.
- Pas oluşumuna karşı yağlanmalıdır.
- Galvaniz yüzeyler aşındıysa rötuş boya yapılabilir.
- Hasarlı veya eğilmiş çirozlar tekrar kullanılmamalıdır.
Doğru bakım, çirozun kullanım ömrünü 10–15 yıla kadar uzatabilir.
Kaliteli bir çiroz, hem çelik kalitesine hem de üretim hassasiyetine bağlıdır.
Teleskopik Direk üretimlerinde:
- ST42 kalite çelik kullanılmakta,
- CNC kesim ve kaynakla hassas üretim yapılmakta,
- Galvaniz veya elektrostatik boya ile kaplama uygulanmaktadır.
Bu sayede her çiroz, yüksek dayanım ve uzun ömürlü kullanım garantisi taşır.
Kalıp sisteminin dayanıklılığı, kullandığınız her küçük parçanın kalitesine bağlıdır.
Tij, somun ve çiroz üçlüsünün doğru seçimi, betonun düzgün formda donmasını ve kalıbın zarar görmeden sökülmesini sağlar.
Teleskopik Direk, projelere özel çözümler, sertifikalı çelik malzeme ve galvaniz kaplama teknolojisiyle uzun ömürlü çiroz sistemleri üretmektedir.
Türkiye’de inşaat sektöründe kalıp sistemleri, klasik yöntemlerden modüler sistemlere geçiş yapmıştır.
Bu dönüşümde çirozlar hâlâ en güvenilir bağlantı elemanlarıdır.
Yerli üreticiler, galvaniz kaplama ve yüksek mukavemetli çeliklerle Avrupa standartlarında çiroz üretimi gerçekleştirmektedir.
Teleskopik Direk, her tip kalıp sistemiyle tam uyumlu çiroz ürünleriyle sektörde güvenin simgesi haline gelmiştir.
Bir yapının sağlamlığı, sadece büyük elemanlara değil, küçük bağlantı parçalarına da bağlıdır.
Çiroz, kalıp sisteminin görünmeyen ama en kritik parçasıdır. Beton basıncına karşı kalıbı korur, ölçü dengesini sağlar ve sistemin bütünlüğünü güvenceye alır.
Teleskopik Direk, yılların deneyimiyle ürettiği dayanıklı çiroz sistemleriyle, kalıp teknolojisinde güvenliğin adıdır.
Küçük ama büyük fark yaratan çiroz, modern inşaatın gizli kahramanıdır.
